สถานที่กำเนิด:
มณฑลอานฮุย ประเทศจีน
ชื่อแบรนด์:
Wayeal
ได้รับการรับรอง:
ISO90001, CE
หมายเลขรุ่น:
เอสเอฟเจ-231
วิดีโอ

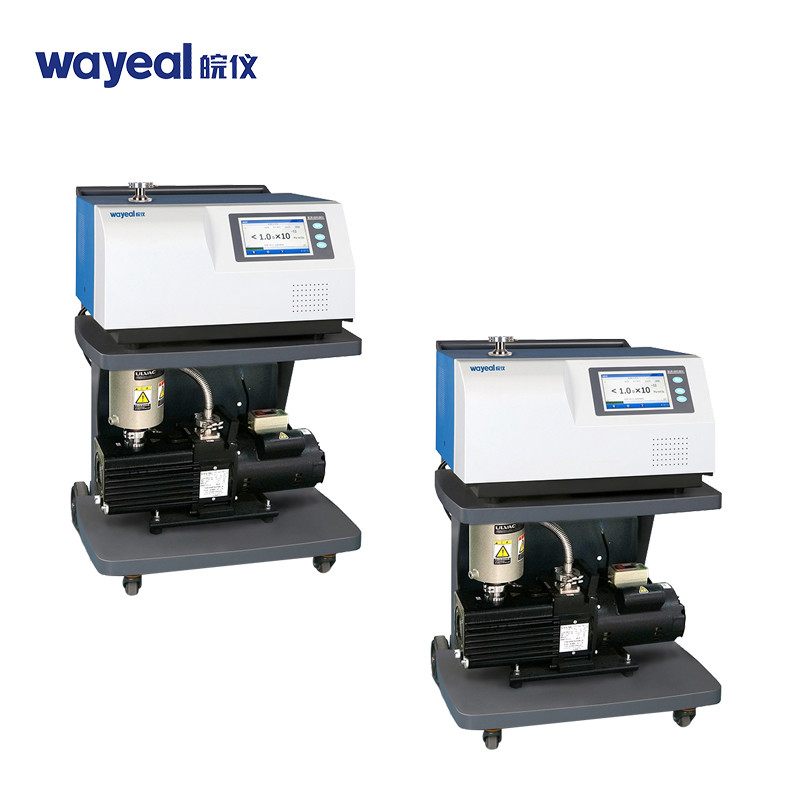

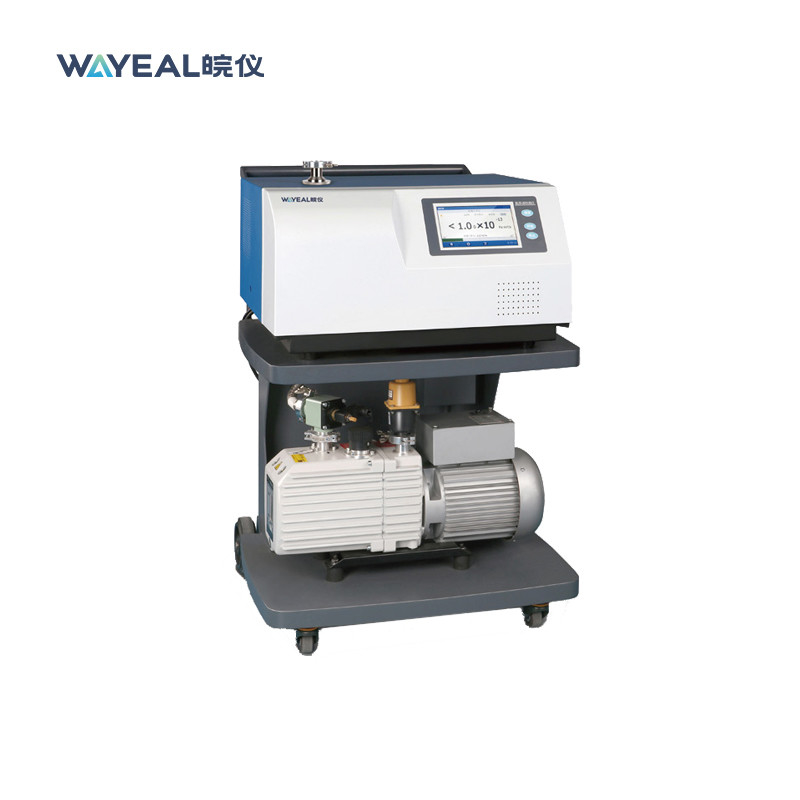

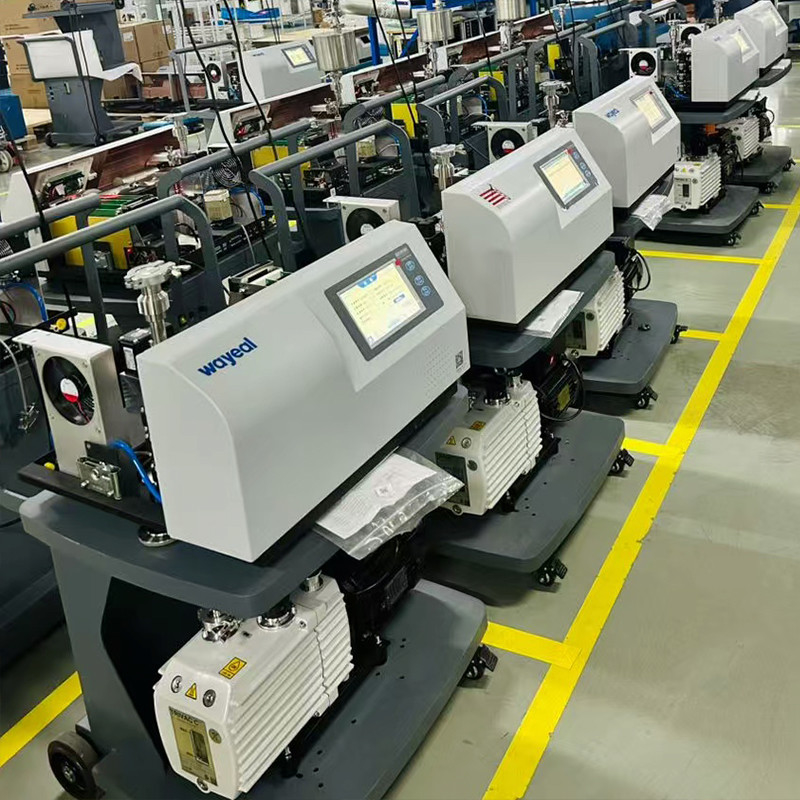

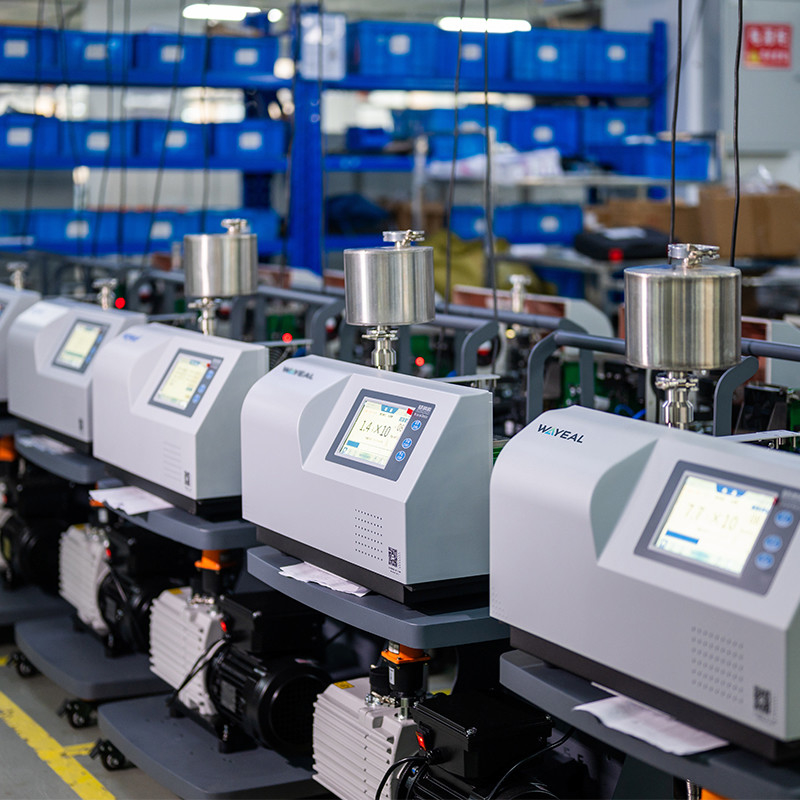

SFJ-231 อุปกรณ์ตรวจจับการรั่วไหลด้วยสเปกโตรมิเตอร์มวลสารฮีเลียมสำหรับการตรวจจับการรั่วไหลของ GIS
เครื่องตรวจจับการรั่วไหลด้วยสเปกโตรมิเตอร์มวลสารฮีเลียมเป็นเครื่องมือสำหรับการระบุตำแหน่งและการวัดปริมาณการรั่วไหลของภาชนะบรรจุที่ปิดสนิทอย่างรวดเร็ว
พารามิเตอร์ของเครื่องตรวจจับการรั่วไหลด้วยฮีเลียม SFJ-231
|
ชื่อผลิตภัณฑ์ |
เครื่องตรวจจับการรั่วไหลด้วยฮีเลียม SFJ-231 |
|
ขนาด |
645*678*965 มม. |
|
อุณหภูมิในการทำงาน |
0~40°C |
|
คุณภาพที่ตรวจจับได้ |
2, 3, 4 (H2, He3, He4) |
|
ส่วนต่อประสานผู้ใช้ |
หน้าจอสัมผัสสีขนาด 7 นิ้ว |
|
วิธีการตรวจจับ |
การตรวจจับการรั่วไหลด้วยฮีเลียม |
|
อัตราการตรวจจับการรั่วไหลขั้นต่ำ (Pa.m3/s) / โหมดสูญญากาศ |
5*10-13 Pa·m3/s |
|
ส่วนต่อประสานการสื่อสาร |
RS232/485, USB*2 |
|
แรงดันตรวจจับการรั่วไหลสูงสุดที่อนุญาต (Pa) |
1500 |
|
แหล่งไอออน |
2 ชิ้น, อิริเดียมเคลือบด้วย yttrium oxide, สลับอัตโนมัติ |
|
คุณสมบัติหลัก |
เครื่องตรวจจับการรั่วไหลด้วยสเปกโตรมิเตอร์มวลสาร, เครื่องตรวจจับการรั่วไหลด้วยสเปกโตรมิเตอร์มวลสารฮีเลียม, การทดสอบการรั่วไหลด้วยฮีเลียม |
|
อัตราการตรวจจับการรั่วไหลขั้นต่ำ (Pa.m3/s) / โหมด Sniffer |
5*10-9 Pa·m3/s |
|
เวลาเริ่มต้น |
2 นาที |
|
พอร์ตตรวจจับการรั่วไหล |
DN25KF |
|
พลังงาน |
AC220V, 50Hz/60Hz |
|
ภาษา |
จีน/อังกฤษ |
การประยุกต์ใช้เครื่องตรวจจับการรั่วไหลด้วยสเปกโตรมิเตอร์มวลสารฮีเลียม SFJ-231 ในอุปกรณ์ GIS แรงดันสูง / การทดสอบความแน่นของก๊าซ SF₆ ในอุตสาหกรรมพลังงาน
1. ความเป็นมาและหลักการ
สวิตช์เกียร์หุ้มฉนวนก๊าซแรงดันสูง (GIS) ใช้ก๊าซ SF₆ เป็นฉนวนและตัวกลางดับอาร์ก ความสมบูรณ์ของการปิดผนึกมีผลโดยตรงต่อประสิทธิภาพของฉนวน ความสามารถในการดับอาร์ก และความปลอดภัยในการปฏิบัติงาน การรั่วไหลของ SF₆ อาจนำไปสู่การลดลงของความแข็งแรงของฉนวน ความล้มเหลวในการดับอาร์ก และแม้กระทั่งการขัดข้องของอุปกรณ์
การตรวจจับการรั่วไหลด้วยสเปกโตรมิเตอร์มวลสารฮีเลียมเป็นวิธีการหลักสำหรับการทดสอบการปิดผนึก GIS เนื่องจากขนาดโมเลกุลที่เล็กของฮีเลียม (He) การซึมผ่านสูง ไม่ทำปฏิกิริยากับ SF₆ และความไวสูงพิเศษของเครื่องตรวจจับการรั่วไหล SFJ-231 (อัตราการรั่วไหลขั้นต่ำที่ตรวจจับได้: 5.0×10⁻¹³ Pa・m³/s ในโหมดสูญญากาศ) โดยใช้ฮีเลียมเป็นก๊าซติดตาม เครื่องตรวจจับจะจับสัญญาณฮีเลียมเพื่อระบุตำแหน่งการรั่วไหลและวัดปริมาณอัตราการรั่วไหล
2. วิธีการตรวจจับการรั่วไหล (ตามข้อกำหนด SFJ-231)
เครื่องตรวจจับการรั่วไหลด้วยฮีเลียม SFJ-231 รองรับโหมดสูญญากาศ (ความไวสูงกว่า) และโหมด sniffer (สะดวกสำหรับระบบที่มีแรงดัน, แรงดันสูงสุดที่อนุญาต: 1500 Pa)
การตรวจจับการรั่วไหลในโหมดสูญญากาศ (ความไวสูงกว่า, ต้องใช้ GIS ที่ถูกอพยพ)
การประยุกต์ใช้: GIS ที่ติดตั้งใหม่, ปรับปรุงใหม่ หรือถอดประกอบ (ซึ่ง SF₆ ภายในถูกนำออกและสามารถใช้สูญญากาศได้)
หลักการ:
ขั้นตอนโหมดสูญญากาศ
การเชื่อมต่อเส้นทางก๊าซ: เชื่อมต่อห้อง GIS → SFJ-231 (DN25KF) → ปั๊มสุญญากาศ (ท่อทนแรงดัน)
การอพยพ: ปั๊มลงไปที่ ≤1 Pa (แรงดันต่ำกว่า = ความไวที่ดีกว่า)
การตั้งค่าการตรวจจับ: ตั้งค่าเป็นโหมดสูญญากาศ ปรับเวลาตอบสนอง (<1s), เกณฑ์การเตือน (ตาม DL/T 596-2021)
การทดสอบการพ่นฮีเลียม: พ่นฮีเลียม (5-10 มม. จากจุดตรวจจับ อยู่เป็นเวลา 3-5 วินาที และสังเกตสัญญาณโดยใช้เวลาตอบสนองของ SFJ-231<1s) ที่จุดที่น่าสงสัย (ตามลำดับการทำเครื่องหมาย) ที่ด้านนอกของอุปกรณ์ GIS หากเครื่องตรวจจับการรั่วไหลแสดงการเพิ่มขึ้นอย่างกะทันหันของอัตราการรั่วไหล (การเปลี่ยนแปลงของตัวเลขและเส้นโค้งพร้อมกัน) แสดงว่าจุดนั้นเป็นจุดรั่วไหล และบันทึกค่าอัตราการรั่วไหล จากนั้นตรวจสอบและยืนยันอีกครั้ง
