เครื่องทดสอบการรั่วของฮีเลียมสูญญากาศเครื่องตรวจจับก๊าซสเปกตรัมมวล 240W

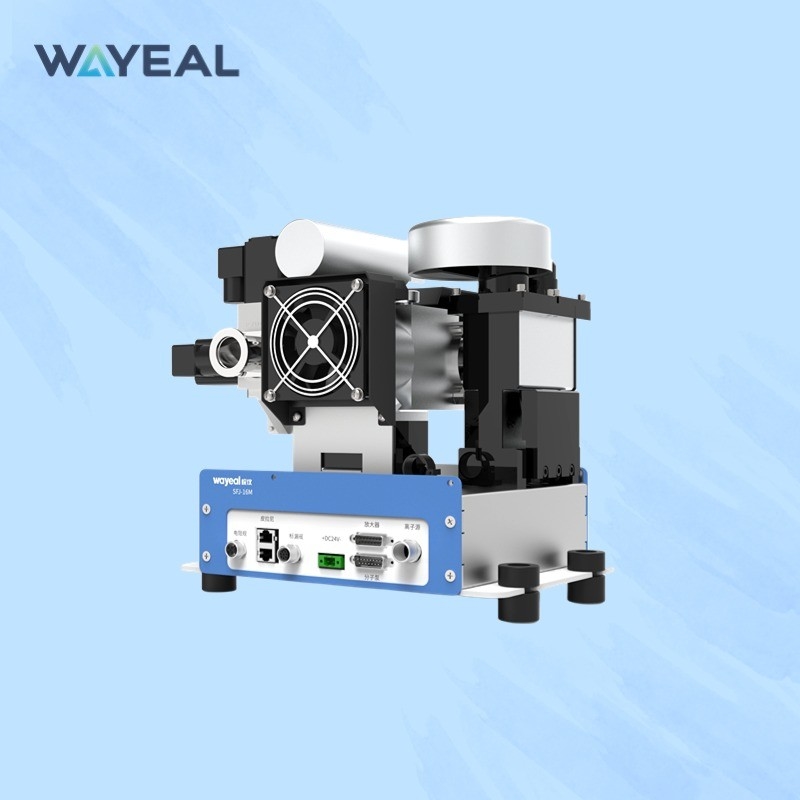

SFJ-16M เครื่องตรวจจับการรั่วไหลของฮีเลียม

ตัวบ่งชี้ประสิทธิภาพ








อัตราการรั่วไหลต่ำสุดที่ตรวจพบได้
(Pa·m3/s) / โหมดสุญญากาศ

โหมดสุญญากาศ (ULTRA): 5.0×10-13 (ความเร็วในการปั๊มฮีเลียม >5 ลิตร/วินาที)
โหมดสุญญากาศ (FINE): 1.0×10-12 (ความเร็วในการปั๊มฮีเลียม 2.5 ลิตร/วินาที)

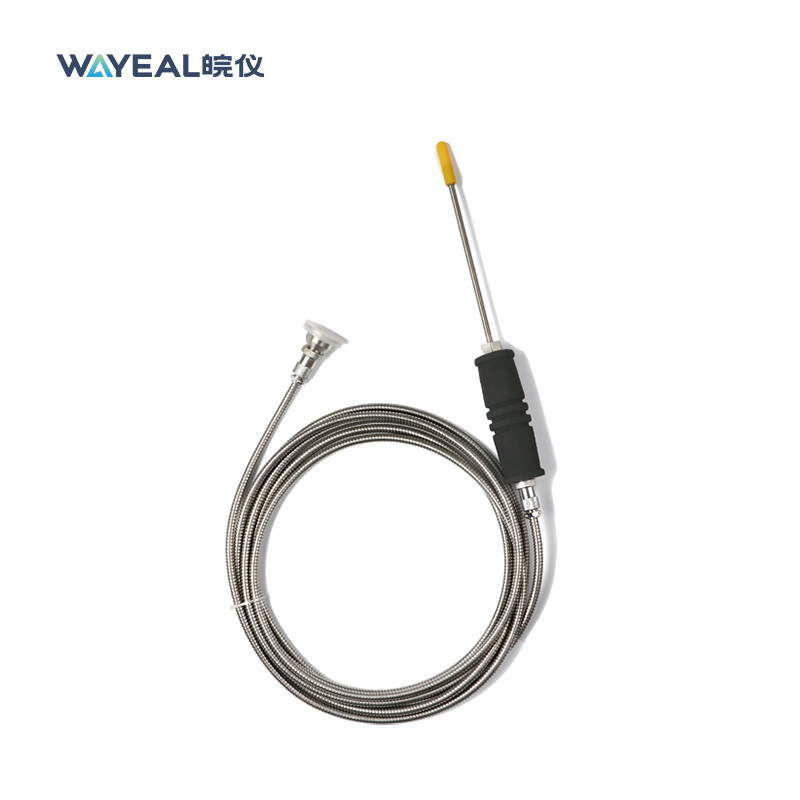

อัตราการรั่วไหลต่ำสุดที่ตรวจพบได้
(Pa·m3/s) / โหมดปืนดูด

5.0×10^-8

เวลาตอบสนอง (วินาที)

<1

เวลาเริ่มต้น (นาที)

≤95 วินาที

ช่วงการตรวจจับการรั่วไหล
(Pa·m³/s)

5.0×10^-13~1.0×10^-3 Pa·m³/s

ช่วงการแสดงผลอัตราการรั่วไหล
(Pa·m³/s)

1.0×10^-13~1.0×10^-3 Pa·m³/s

แรงดันตรวจจับการรั่วไหลสูงสุดที่อนุญาต (Pa)

1500

คุณภาพที่ตรวจพบได้

2,3,4 (H2, He3, He4)

การกำหนดค่าพื้นฐาน












ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร

หน้าจอสัมผัส LCD สีขนาด 5"

แหล่งไอออน

2 ชิ้น, อิริเดียมเคลือบด้วยออกไซด์ของอิเทรียม, สลับอัตโนมัติ

อินเทอร์เฟซ I/O INPUT/output

อินพุตแปดตัวและเอาต์พุตแปดตัว

อินเทอร์เฟซการสื่อสาร

RS232/485, LAN

อินเทอร์เฟซ MES

มาตรฐาน

ขนาดทางกายภาพของเครื่องมือ
(กว้าง)×(ลึก)×(สูง), มม.

592 * 498 * 370 มม.

ข้อมูลจำเพาะของพอร์ตตรวจจับการรั่วไหล

DN16 KF/2 ชิ้น

แหล่งจ่ายไฟ

DC24V

อุณหภูมิในการทำงาน

0-40ºC

พลังงาน

240W

ภาษาที่แสดง

ทั้งภาษาจีนและภาษาอังกฤษ

การแสดงผลอัตราการรั่วไหล

รูปภาพ, แผนภูมิแท่ง, แผนภูมิเส้นโค้ง
