อุปกรณ์ตรวจจับการรั่วไหลของฮีเลียมแบบ Sniffer 1500Pa สำหรับอุตสาหกรรมพลังงาน

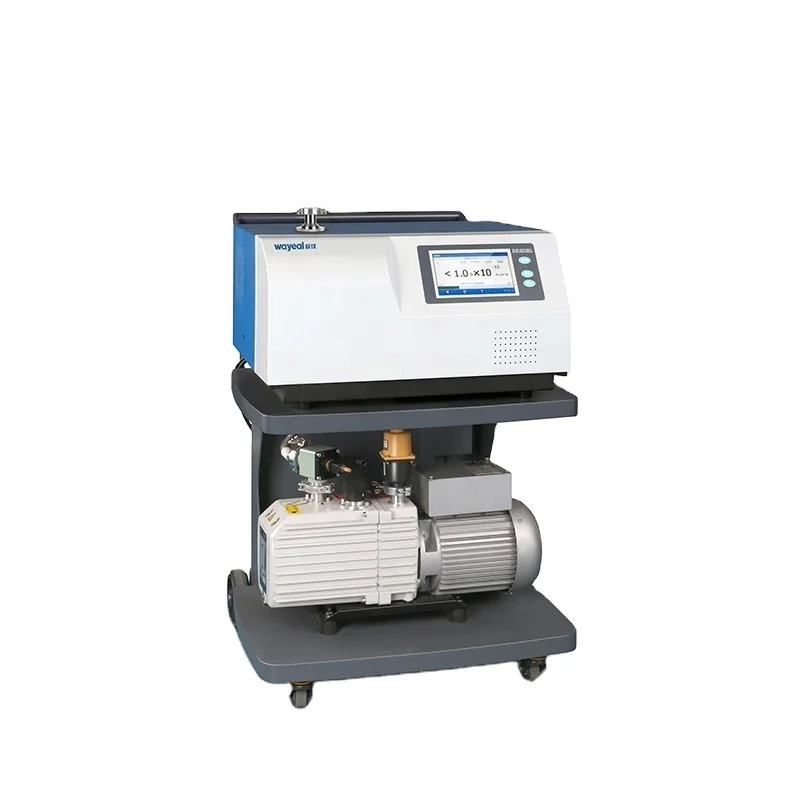

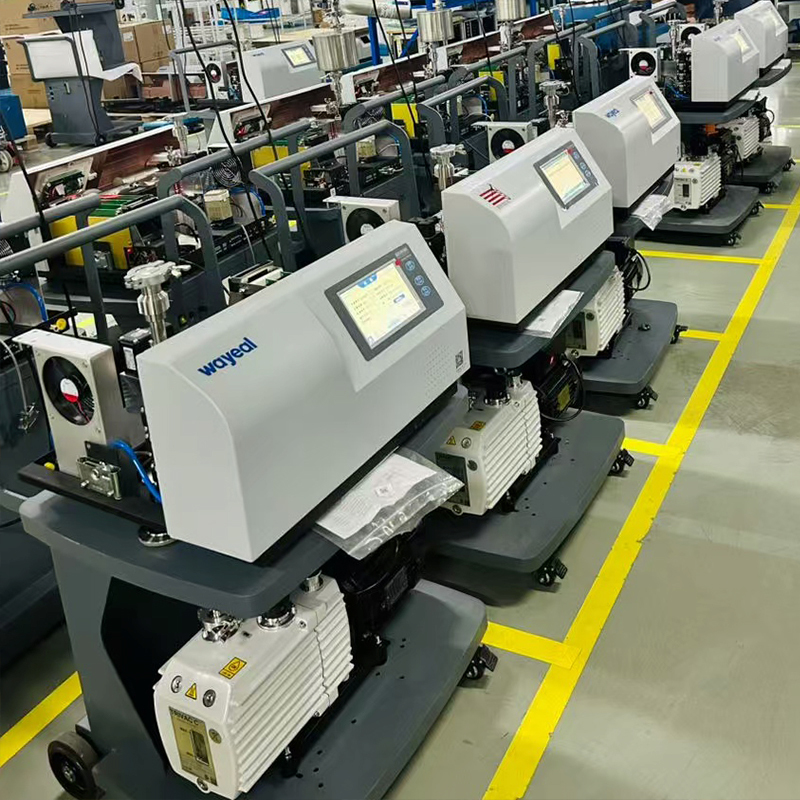

พารามิเตอร์ทางเทคนิคของเครื่องตรวจจับการรั่วไหลของฮีเลียม SFJ-231
| อัตราการรั่วไหลต่ำสุดที่ตรวจจับได้ (Pa·m³/s) / โหมดสุญญากาศ | 5.0*10-13 P·m3/s |
| อัตราการรั่วไหลต่ำสุดที่ตรวจจับได้ (Pa·m³/s) / โหมด Sniffer | 5.0*10-9 P·m3/s |
| แรงดันตรวจจับการรั่วไหลสูงสุดที่อนุญาต (Pa) | 1500 |
| เวลาตอบสนอง | <1s |
| เวลาเริ่มต้น | ≤2min |
| คุณภาพที่ตรวจจับได้ | 2, 3,4(H2 ,He3, He4) |
| ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร | หน้าจอสัมผัส LCD สี 7" |
| แหล่งไอออน | 2 ชิ้น, อิริเดียมเคลือบด้วย yttrium oxide, สลับอัตโนมัติ |
| อินเทอร์เฟซ I/O อินพุต/เอาต์พุต | 8 อินพุตและ 8 เอาต์พุต |
| อินเทอร์เฟซการสื่อสาร | RS232/485, USB*2 |
| อินเทอร์เฟซ MES | มาตรฐาน |
| พอร์ตตรวจจับการรั่วไหล | DN25KF |
| แหล่งจ่ายไฟ | AC220V, 50Hz/60Hz |
| อุณหภูมิในการทำงาน | 0~40°C |
| ภาษา | อังกฤษ |
| การแสดงอัตราการรั่วไหล | รูปภาพ, แผนภูมิแท่ง, แผนภูมิเส้นโค้ง |
| ขนาด | 645*678*965mm |
การประยุกต์ใช้เครื่องตรวจจับการรั่วไหลของสเปกโตรมิเตอร์มวลสารฮีเลียม SFJ-231 ในอุปกรณ์ GIS แรงดันสูง / การทดสอบความหนาแน่นของก๊าซ SF₆ ในอุตสาหกรรมพลังงาน
การตรวจจับการรั่วไหลของสเปกโตรมิเตอร์มวลสารฮีเลียมเป็นวิธีการหลักสำหรับการทดสอบการปิดผนึก GIS เนื่องจากขนาดโมเลกุลที่เล็กของฮีเลียม (He) การซึมผ่านสูง ไม่ทำปฏิกิริยากับ SF₆ และความไวสูงพิเศษของเครื่องตรวจจับการรั่วไหล SFJ-231 (อัตราการรั่วไหลต่ำสุดที่ตรวจจับได้: 5.0×10⁻¹³ Pa・m³/s ในโหมดสุญญากาศ) โดยใช้ฮีเลียมเป็นก๊าซติดตาม เครื่องตรวจจับจะจับสัญญาณฮีเลียมเพื่อระบุตำแหน่งการรั่วไหลและวัดปริมาณอัตราการรั่วไหล
SFJ-231 รองรับโหมดสุญญากาศ (ความไวสูงกว่า) และโหมด Sniffer (สะดวกสำหรับระบบที่มีแรงดัน, แรงดันสูงสุดที่อนุญาต: 1500 Pa) สำหรับอุปกรณ์ GIS สามารถใช้โหมด Sniffer ได้ดังนี้:
การตรวจจับการรั่วไหลในโหมด Sniffer (สำหรับ GIS ที่มีแรงดัน, ความสะดวกในสถานที่)
การประยุกต์ใช้: GIS ที่ใช้งาน (ภายในมีแรงดัน SF₆ แต่แรงดันต้อง ≤1500 Pa หากสูงกว่า ให้ลดแรงดันลงก่อน)

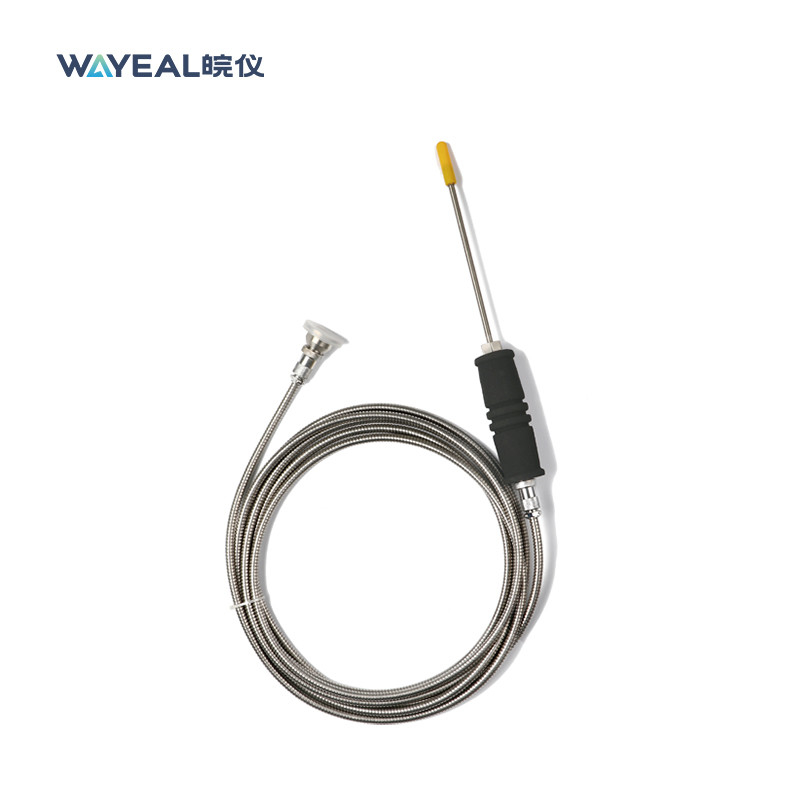

หลักการ: ฉีดฮีเลียมจำนวนเล็กน้อย (ผสมกับ SF₆ โดยไม่ส่งผลกระทบต่อประสิทธิภาพของฉนวน) เข้าไปในอุปกรณ์ GIS ใช้ปืนฉีดของ SFJ-231 (เชื่อมต่อผ่านอินเทอร์เฟซ I/O) เข้าใกล้จุดที่น่าสงสัย หากมีการรั่วไหล ฮีเลียมจะรั่วไหลพร้อมกับ SF₆ ซึ่งจะถูกจับโดยปืนฉีดและส่งไปยังเครื่องตรวจจับการรั่วไหลเพื่อรับรู้การตรวจจับอัตราการรั่วไหล
ความเหมาะสมทางเทคนิค: อัตราการรั่วไหลต่ำสุด 5.0×10-⁹ Pa・m³/s ในโหมด sniffer และเวลาตอบสนอง <1s ทำให้สามารถระบุตำแหน่งการรั่วไหลได้อย่างรวดเร็ว ซึ่งทำให้เหมาะสำหรับการตรวจสอบในสถานที่อย่างรวดเร็ว
ขั้นตอนการตรวจจับการรั่วไหลในโหมดปืนดูด (อุปกรณ์ GIS ที่มีแรงดัน)
1. การฉีดก๊าซติดตาม
ฉีดก๊าซฮีเลียมเข้าไปในอุปกรณ์ GIS: ผ่านพอร์ตเติมของอุปกรณ์ ฉีดฮีเลียมบริสุทธิ์ตาม 1% ถึง 5% ของปริมาตรของ SF₆ (ตรวจสอบให้แน่ใจว่าส่วนผสมมีความสม่ำเสมอ และทิ้งไว้มากกว่า 30 นาที เพื่อให้ก๊าซฮีเลียมแพร่กระจายไปยังห้องทั้งหมด)
2. การเชื่อมต่อ Sniffer และการตั้งค่าพารามิเตอร์
เชื่อมต่อ Sniffer กับ SFJ-231 ผ่านขั้วต่อ I/O (8 อินพุตและ 8 เอาต์พุต) สลับไปที่ “โหมด Sniffer” ในแผงสัมผัส ตั้งค่าอัตราการไหลของ Sniffer (ค่าเริ่มต้น หรือปรับตามไซต์งาน) และเกณฑ์การเตือนอัตราการรั่วไหล
3. การตรวจจับ Sniffer
ถือ Sniffer ไว้ในมือ ใกล้กับจุดที่น่าสงสัย (ระยะทาง 1-3 มม.) เคลื่อนที่ช้าๆ (ความเร็ว ≤5 ซม./วินาที) ตรวจสอบให้แน่ใจว่าครอบคลุมพื้นผิวการปิดผนึกทั้งหมด
หากเครื่องตรวจจับการรั่วไหลแสดงว่าอัตราการรั่วไหลเกินเกณฑ์ (เช่น 5.0×10-⁹ Pa・m³/s) ทำเครื่องหมายจุดนั้นเป็นจุดรั่วไหล และบันทึกอัตราการรั่วไหลและตำแหน่ง
4. การทดสอบเชิงปริมาณ
วาง Sniffer ให้มั่นคงกับจุดรั่วไหลเป็นเวลา 10 วินาที ใช้อัตราการรั่วไหลเฉลี่ยเป็นผลลัพธ์สุดท้าย
