Place of Origin:
Anhui, China
ชื่อแบรนด์:
Wayeal
ได้รับการรับรอง:
CE
Model Number:
SFJ-231D

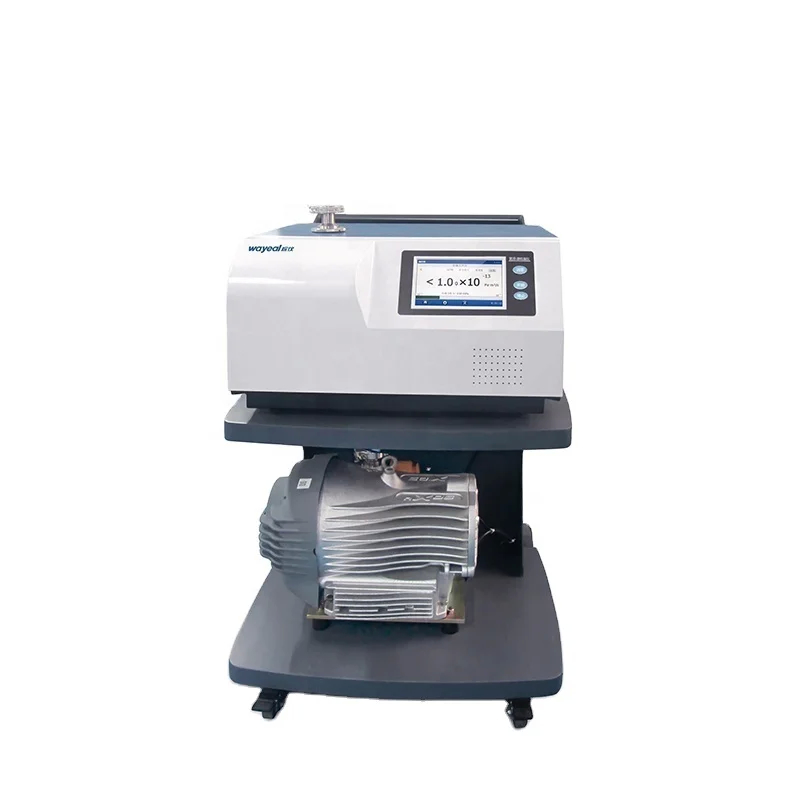

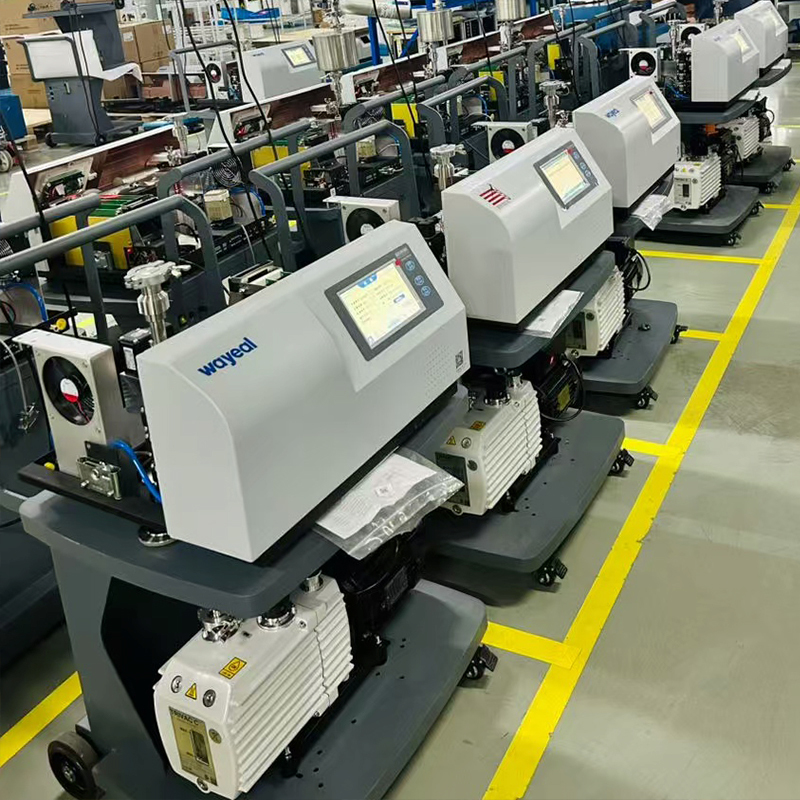

เครื่องตรวจจับรอยรั่วฮีเลียมแบบปั๊มแห้งสำหรับตรวจหารอยรั่วของเวเฟอร์ SFJ-231D
พารามิเตอร์ทางเทคนิคของเครื่องตรวจจับรอยรั่วฮีเลียม SFJ-231D
| ชื่อผลิตภัณฑ์ | เครื่องตรวจจับรอยรั่วฮีเลียม SFJ-231D |
| อัตราการรั่วไหลต่ำสุดที่ตรวจจับได้ (Pa·m³/s) / โหมดสุญญากาศ | 5.0*10-13 Pa·m3/s |
| อัตราการรั่วไหลต่ำสุดที่ตรวจจับได้ (Pa·m³/s) / โหมด Sniffer | 5.0*10-9 Pa·m3/s |
| แรงดันตรวจจับรอยรั่วสูงสุดที่อนุญาต (Pa) | 1500 |
| เวลาตอบสนอง | <1 วินาที |
| เวลาเริ่มต้น | ≤2 นาที |
| คุณภาพที่ตรวจจับได้ | 2, 3,4 (H2, He3, He4) |
| ส่วนต่อประสานระหว่างคนกับเครื่องจักร | หน้าจอสัมผัส LCD สีขนาด 7" |
| แหล่งกำเนิดไอออน | 2 ชิ้น, อิริเดียมเคลือบด้วย yttrium oxide, สลับอัตโนมัติ |
| อินเทอร์เฟซ I/O อินพุต/เอาต์พุต | 8 อินพุตและ 8 เอาต์พุต |
| อินเทอร์เฟซการสื่อสาร | RS232/485, USB*2 |
| อินเทอร์เฟซ MES | มาตรฐาน |
| พอร์ตตรวจจับรอยรั่ว | DN25KF |
| แหล่งจ่ายไฟ | AC220V, 50Hz/60Hz |
| อุณหภูมิในการทำงาน | 0~40°C |
| ภาษา | อังกฤษ |
| การแสดงอัตราการรั่วไหล | รูปภาพ, แผนภูมิแท่ง, แผนภูมิเส้นโค้ง |
| ขนาด | 645*678*965 มม. |
การประยุกต์ใช้เครื่องตรวจจับรอยรั่วฮีเลียม SFJ-231D สำหรับเวเฟอร์
ในเทคโนโลยีการตรวจจับรอยรั่วด้วยสเปกโตรเมตรีมวลสารฮีเลียม การประยุกต์ใช้ปั๊มแห้ง (ปั๊มสุญญากาศแห้งแบบปราศจากน้ำมัน) ส่วนใหญ่ขึ้นอยู่กับสภาพการทำงานของอุปกรณ์ที่จะตรวจสอบ ข้อกำหนดด้านความสะอาด และข้อกำหนดทางเทคนิคของเครื่องตรวจจับรอยรั่วด้วยสเปกโตรเมตรีมวลสารฮีเลียม (เช่น Wayeal SFJ-231D)
วิธีการตรวจจับ: วิธีการพ่นฮีเลียมแบบสุญญากาศ (โหมดความไวสูง)
1: การอพยพระบบและการสอบเทียบพื้นฐาน
อพยพไปยังแรงดันพื้นฐาน: ห้องกัด: ≤0.1Pa (ปั๊มแห้ง + ชุดปั๊มโมเลกุล); ห้อง CVD/PVD: ≤10⁻³ Pa (ข้อกำหนดที่สูงขึ้นสำหรับอุปกรณ์เคลือบ)
การสอบเทียบเครื่องตรวจจับรอยรั่ว: ใช้มาตรฐานอ้างอิงการรั่วไหล (เช่น 1×10⁻⁷ Pa·m³/s) เพื่อสอบเทียบ SFJ-231D และตรวจสอบความเป็นเชิงเส้นในการตอบสนองของเครื่องมือ
ขั้นตอนที่ 2: การตรวจจับการพ่นฮีเลียม
พื้นที่ตรวจจับ: ร่องโอริง, รูสลัก, ซีลโลหะ VCR/VCO, รอยต่อเชื่อม, ฉนวนเซรามิก, ปะเก็นทองแดง, การเชื่อมต่อ Bellows
การดำเนินการพ่นฮีเลียม:
ใช้ปืนฉีดฮีเลียมแบบมือถือ (พร้อมหัวฉีดปรับละเอียด 0.1 มม.) ที่ระยะห่าง 3-5 มม. จากจุดตรวจจับ เคลื่อนที่ด้วยความเร็ว 5 ซม./วินาที พัก 2-3 วินาทีต่อจุด (เวลาตอบสนอง SFJ-231D <1 วินาที) ปรับแรงดันฮีเลียมเป็น 0.2-0.3MPa เพื่อหลีกเลี่ยงการรบกวนของกระแสลม
ขั้นตอนที่ 3: การกำหนดจุดรั่วไหลและการบันทึก
อัตราการรั่วไหล: อัตราการรั่วไหลที่อนุญาตของอุปกรณ์เซมิคอนดักเตอร์: โดยทั่วไป ≤1×10⁻⁹ Pa·m³/s (ตามมาตรฐาน SEMI)
การบันทึกข้อมูล: เมื่อ SFJ-231D แสดงค่าสูงสุดของอัตราการรั่วไหล ให้ทำเครื่องหมายจุดรั่วไหลด้วยปากกาเน้นข้อความ
บันทึกเส้นโค้งอัตราการรั่วไหลและข้อมูลตำแหน่ง (ส่งออกผ่าน USB)
ขั้นตอนที่ 4: การตรวจสอบซ้ำและการตรวจสอบ
ทำการพ่นฮีเลียมครั้งที่สองบนรอยรั่วที่ระบุเพื่อยืนยันความสามารถในการทำซ้ำ
หลังจากซ่อมแซมรอยรั่วขนาดใหญ่แล้ว ให้อพยพไปยังแรงดันพื้นฐานอีกครั้งและทำการตรวจสอบซ้ำทั้งหมด
