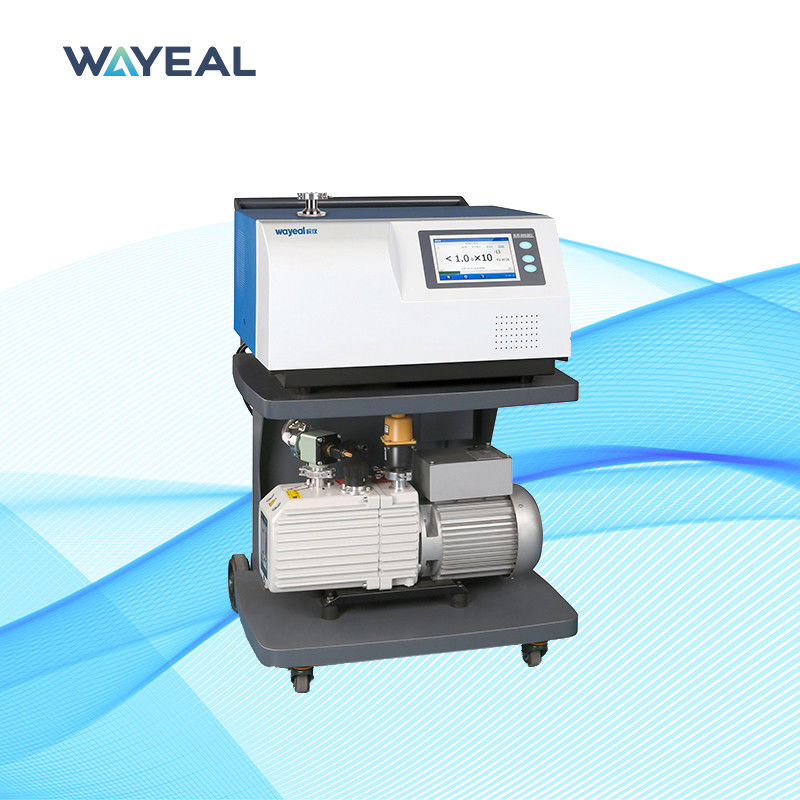

เครื่องตรวจจับการรั่วไหลของฮีเลียม ระบบตรวจสอบการรั่วไหล RS232
| Ion Source: | 2 ชิ้น อีริดีਅਮเคลือบไอททริียมโอกไซด์ การสลับอัตโนมัติ | Detection Method: | การตรวจจับการรั่วไหลของฮีเลียม |
| Max Allowable Leak Detection Pressure(Pa): | 1500 | Leak detection port: | DN25KF |
| Product Name: | เครื่องตรวจจับการรั่วไหลของฮีเลียม | Communication Interface: | RS232/485, ยูเอสบี*2 |
| Leak rate display: | ตัวเลข แผนภูมิแท่ง กราฟ | Response Time(s): | <1 |
| High Light: | เครื่องตรวจจับการรั่วไหลของเฮลเลียม,เครื่องตรวจจับการรั่วไหลของฮีเลียมอัตโนมัติ,RS232 เครื่องตรวจจับการรั่วไหลของฮีเลียม |
||
บทนำของเครื่องตรวจจับการรั่วไหลของฮีเลียม
เครื่องตรวจจับการรั่วไหลของฮีเลียม หรือที่เรียกว่าเครื่องตรวจจับการรั่วไหลของสเปกโตรมิเตอร์มวลสารฮีเลียม (MSLD) ใช้เพื่อค้นหาและวัดขนาดของการรั่วไหลเข้าหรือออกจากระบบหรืออุปกรณ์บรรจุภัณฑ์ ก๊าซติดตามฮีเลียมถูกนำไปใช้กับส่วนทดสอบที่เชื่อมต่อกับเครื่องตรวจจับการรั่วไหล ฮีเลียมที่รั่วไหลผ่านส่วนทดสอบจะเข้าสู่ระบบและวัดความดันบางส่วนนี้และผลลัพธ์จะแสดงบนมิเตอร์
พารามิเตอร์ทางเทคนิคของเครื่องตรวจจับการรั่วไหลของฮีเลียม:
|
ระบบตรวจจับการรั่วไหลของสุญญากาศ RS232 ของเครื่องตรวจจับการรั่วไหลของฮีเลียม |
|
|---|---|
|
การแสดงอัตราการรั่วไหล |
ตัวเลข, แผนภูมิแท่ง, กราฟ |
|
อุณหภูมิในการทำงาน |
0~40°C |
|
วิธีการตรวจจับ |
การตรวจจับการรั่วไหลของฮีเลียม |
|
อัตราการตรวจจับการรั่วไหลขนาดเล็ก |
5*10-9 Pa·m3/s/โหมด Sniffer |
|
เวลาเริ่มต้น |
≤2 นาที |
|
เวลาตอบสนอง |
<1 วินาที |
|
แรงดันตรวจจับการรั่วไหลสูงสุดที่อนุญาต |
1500Pa |
|
เวลาตอบสนอง |
<1 วินาที |
|
คุณภาพที่ทดสอบได้ |
2,3,4(H2, He3, He4) |
|
ส่วนต่อประสานผู้ใช้ |
หน้าจอสัมผัสสีขนาด 7 นิ้ว |
|
แหล่งไอออน |
2 ชิ้น, อิริเดียมเคลือบด้วยออกไซด์อิเทรียม, การสลับอัตโนมัติ |
|
อินเทอร์เฟซ I/O Input/Output |
8 อินพุต, 8 เอาต์พุต |
|
อินเทอร์เฟซการสื่อสาร |
RS232/485,USB*2 |
|
อินเทอร์เฟซ MES |
มาตรฐาน |
|
ขนาด |
645*678*964 มม. |
|
พอร์ตตรวจจับการรั่วไหล |
DN25KF |
|
พลังงาน |
AC220V, 50Hz/60Hz |
|
อุณหภูมิในการทำงาน |
0~40°C |
|
ภาษา |
จีน/อังกฤษ |
คุณสมบัติของเครื่องตรวจจับการรั่วไหลของฮีเลียม:
1. ปั๊มโมเลกุลนำเข้าดั้งเดิม
2. แหล่งไอออนคู่พร้อมอิริเดียม
3. เทคโนโลยีการขยายสัญญาณหลายขั้นตอน
4. CPU ความเร็วสูง + IDC

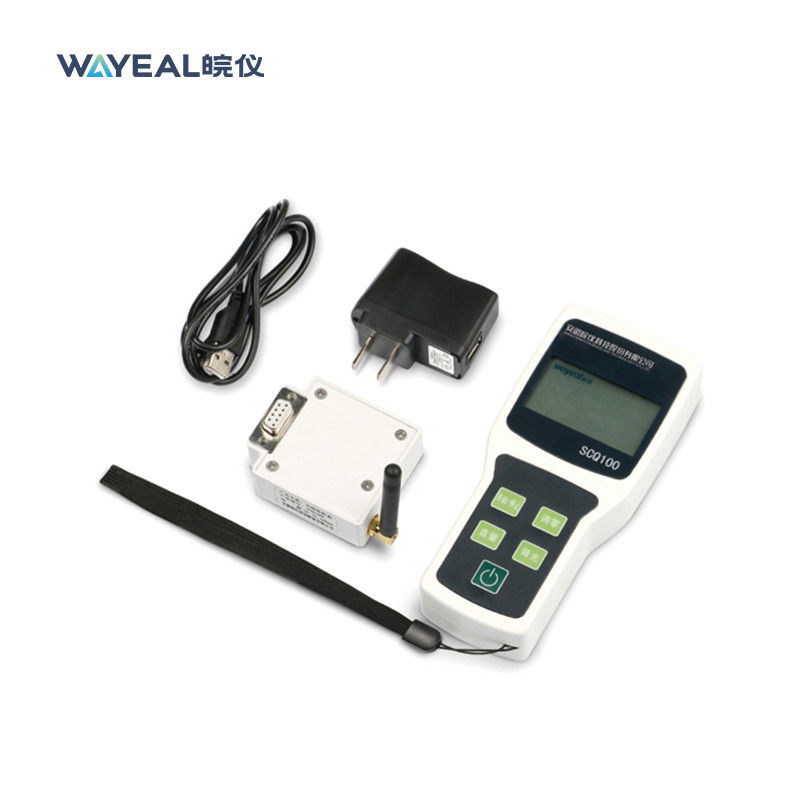

5. รีโมทคอนโทรลไร้สาย
6. การล้างพื้นหลังฮีเลียมอัตโนมัติด้วยคลิกเดียว;
วิธีการตรวจจับการรั่วไหล
- สเปกโตรมิเตอร์เพื่อตรวจจับมวลของฮีเลียม
- ระบบสุญญากาศเพื่อรักษาความดันในสเปกโตรมิเตอร์
- ปั๊มกลไกเพื่ออพยพส่วนที่จะทดสอบ
- วาล์วที่เปิดใช้งานขั้นตอนต่างๆ ของการตรวจจับ: การอพยพ, การทดสอบและการระบายอากาศ
- เครื่องขยายเสียงและเครื่องมืออ่านค่าเพื่อตรวจสอบสัญญาณเอาต์พุต
- แหล่งจ่ายไฟและการควบคุม
- การติดตั้งที่แนบส่วนที่จะทดสอบเข้ากับเครื่องตรวจจับ
วิธีแรงดันลบ
ระบบตรวจจับและกู้คืนการรั่วไหลของฮีเลียมในห้องสุญญากาศ (การเติมภายนอก)

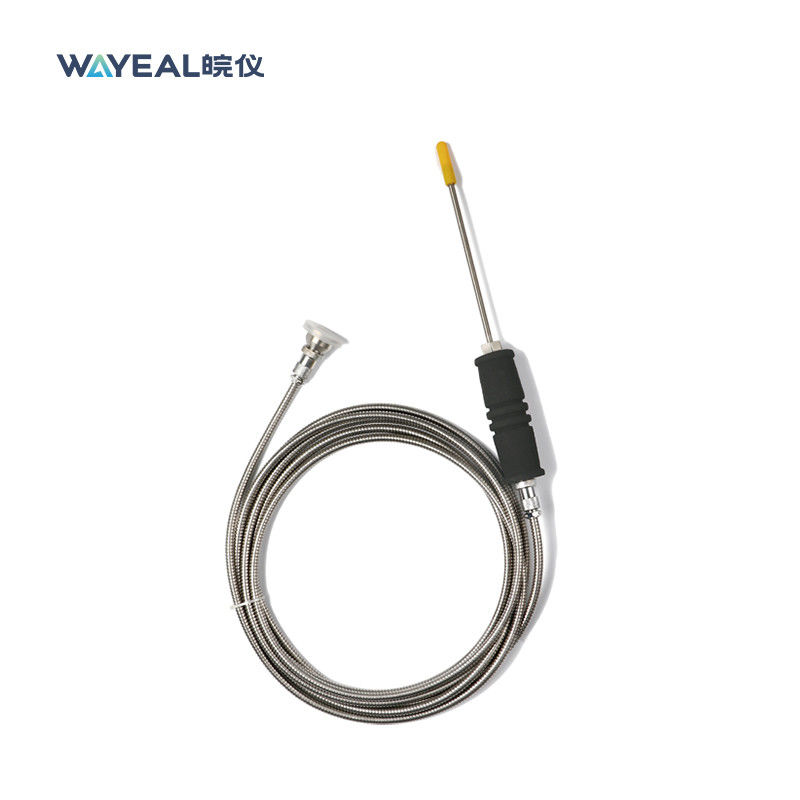

วิธี Sniffer
อัตราการตรวจจับการรั่วไหลขนาดเล็ก 5 * 10-13Pa.m3/s เครื่องตรวจจับการรั่วไหลของฮีเลียมที่มีหน้าจอสัมผัสขนาด 7 นิ้ว
