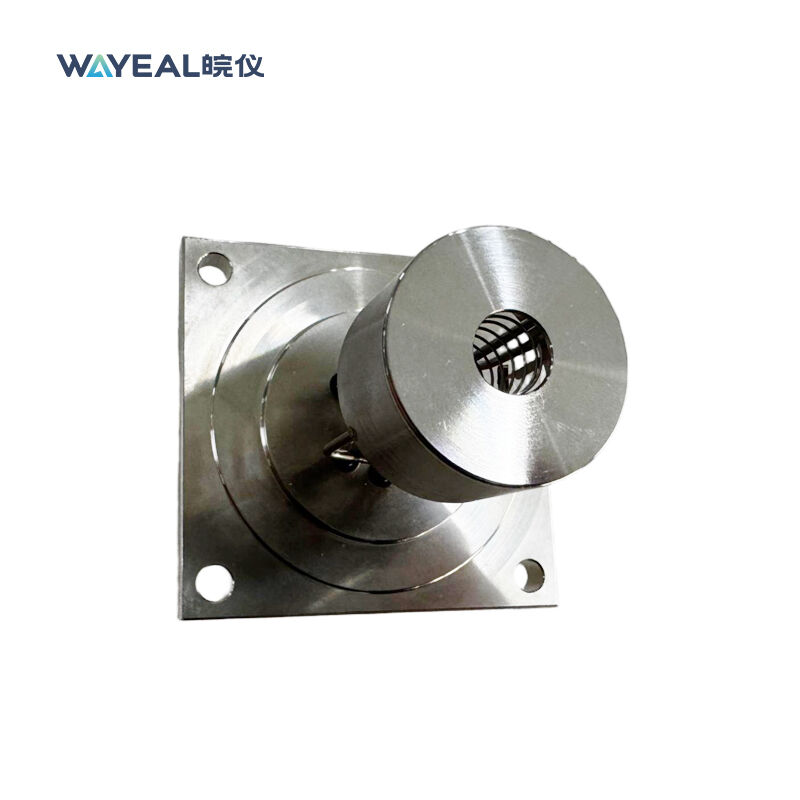

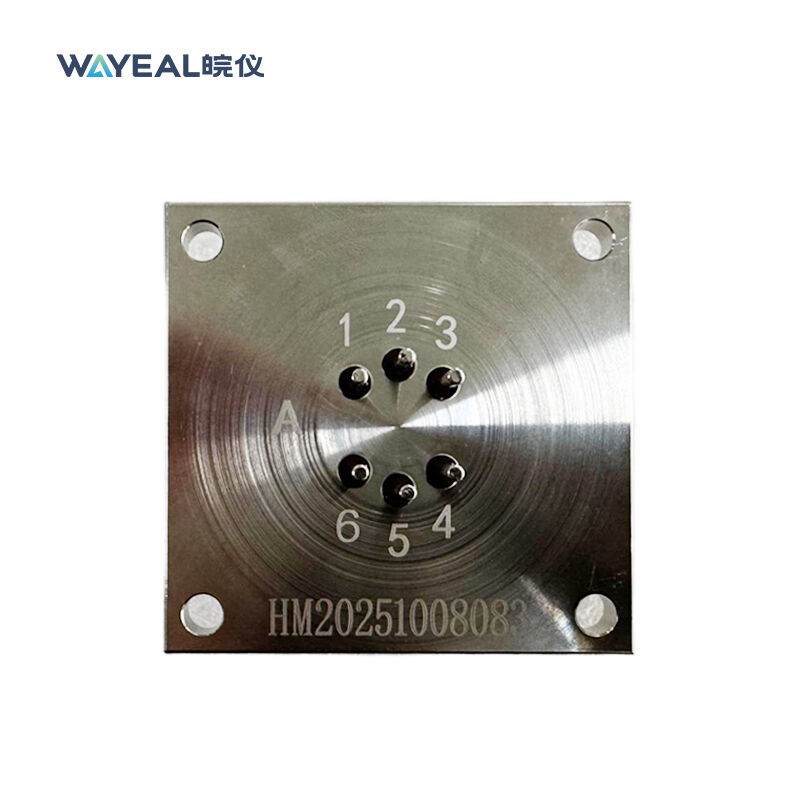

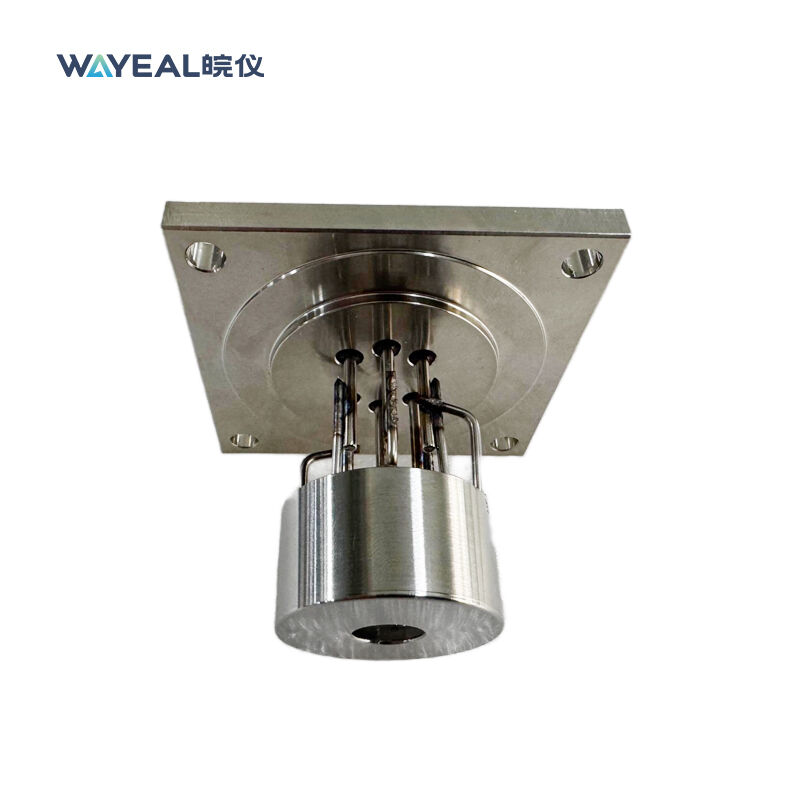

แหล่งไอออนอ๊อกไซด์ไทเรียมเคลือบไอริดีียมแบบอัตโนมัติสําหรับเครื่องตรวจจับการรั่วไหลของเฮลียูม

การแนะนําแหล่งไอออน

แหล่งไอออนเป็น "หัวใจ" ของเครื่องตรวจจับการรั่วของเครื่องตรวจหาคลื่นของฮีเลียม (คือส่วนประกอบของเครื่องตรวจหาคลื่นของฮีเลียม)ฟังก์ชันของมันคือการแปลงโมเลกุลก๊าซฮีเลียมที่เข้าสู่อุปกรณ์เป็นไอออนที่สามารถตรวจจับและวัดโดยทั่วไปมันถูกสร้างขึ้นจากโลหะพิเศษที่ทนต่ออุณหภูมิสูง ด้วยคุณสมบัติการปล่อยอิเล็กตรอนที่ดีเยี่ยม และมีการออกแบบที่คอมแพคต์ทําให้มันเป็นองค์ประกอบหลักภายในของเครื่องมือ.

ฟังก์ชันของแหล่งไอออน

แหล่งไอออนเป็นขั้นตอนแรกและสําคัญที่สุดในการเปิดให้ใช้งานการตรวจจับของเครื่องวัดขนาดของมวล หน้าที่หลักของมันคือ "สร้าง" และ "สร้างรูปร่าง" ไอออน โดยกระบวนการเฉพาะอย่างยิ่งดังนี้
การปล่อยอิเล็กตรอน:
ไฟไฟฟ้าถูกทําความร้อนเป็นไฟฟ้า (ประมาณ 2000 °C) ทําให้มันปล่อยอิเล็กตรอนความร้อน
ความเร่งและการจํากัดอิเล็กตรอน:
โลทติชั่นเร่ง (ตัวอย่างเช่น 100-200V) ถูกนําไปใช้ระหว่างห้องไอโอเนชั่น (อะโนด) และไฟฟ้า (คาโทด) ทําให้อิเล็กตรอนที่ปล่อยออกมาเร่งไปยังห้องไอโอเนชั่น
ในขณะเดียวกันสนามแม่เหล็กที่อ่อนแอ (ที่เกิดจากแม่เหล็กถาวร) ตรงกับเส้นทางของรังไฟอิเล็กตรอนบังคับให้อิเล็กตรอนเคลื่อนที่ในเส้นโคจรทรงกลมเพิ่มเส้นทางการบินของพวกมันอย่างมาก และด้วยเหตุนี้ ความน่าจะเป็นของการชนกับโมเลกุลก๊าซ.
โมเลกุลแก๊ส อิโอเนชั่น:
เมื่ออิเล็กตรอนที่มีพลังงานสูงชนกับโมเลกุลก๊าซฮีเลียม (และอื่นๆ) ที่เข้าสู่ห้องไอโอเนชั่น พลังงานจะโอนไปยังโมเลกุลทําให้พวกมันสูญเสียอิเล็กตรอน และสร้างไอออนฮีเลียมที่มีพลังงานบวก.
กระบวนการนี้สามารถแสดงออกได้ว่า: He + e− → He+ + 2e−
การสกัดยออนและการเน้น
ในปลายตรงข้ามของห้องไอโอเนชั่น อิเล็กทรอัดการขับไล่ที่มีความดันลบสูงผลักย้ายไอออนฮีเลียมที่มีชาร์จบวกออกจากห้อง
ต่อมาชุดของไฟฟ้าโฟกัส (เลนส์อีนเซล) ใช้สนามไฟฟ้าที่แม่นยําเพื่อรวมยอนที่กระจายไปในรังยอนแคบและนํามันไปยังเครื่องวิเคราะห์มวลต่อมา
